讓城市容貌表里如一，打造泉城智慧型地下綜合管廊
發布日期：2017-12-25 14:27:56 來源：濟南城市建設集團
落實國務院部署大力推進綜合管廊建設
2015年，國務院辦公廳下發《國務院辦公廳關于推進城市地下綜合管廊建設的指導意見》，要求逐步提高城市道路配建地下綜合管廊的比例，全面推動地下綜合管廊建設，計劃到2020年，建成一批具有國際先進水平的地下綜合管廊并投入運營?，F(xiàn)代城市綜合管廊以現代化管廊的標準，海綿城市理念，呈獻高度集約化、預制拼裝產品化、BIM技術信息化、運營維護智能化等特點，在我國正迅猛發展，信息技術的應用也將引領管廊建設步入“智慧時代”。
目前濟南市已建設完成并投入運行管理的綜合管廊共三處，分別為二環西路、泉城路、奧體中心。由于三條管廊建設年代各不相同，建設時國家沒有相應的建設設計規范，所以每條管廊內的運行系統相對不完善，無法滿足管廊高標準運行需求。目前，濟南城市建設集團旗下的濟南市政公用資產管理運營有限公司力求用先進的技術優化提升管廊系統，使管廊內各系統更好的為管廊安全運行提供完善的技術保障。
多系統全面升級力促城市容貌表里如一

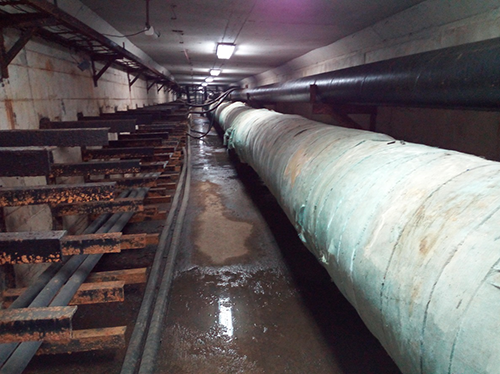

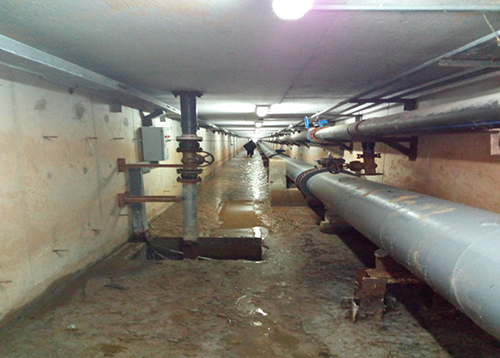

改造前二環西路綜合管廊

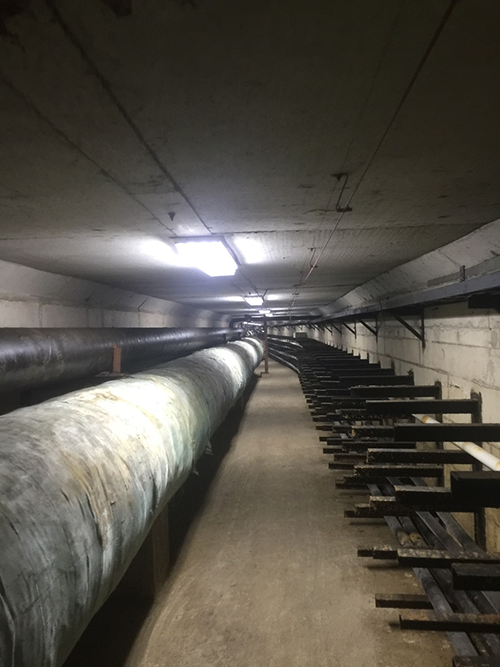

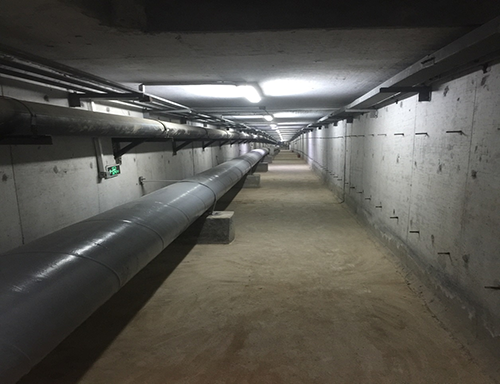

改造后二環西路綜合管廊現狀
濟南市政公用資產管理運營有限公司于2017年6月1日通過公開招投標（政府向社會購買服務）形式，取得城區二環西路、泉城路、奧體中心三條綜合管廊的管理維護權，主要負責對三條綜合管廊進行日常維護巡檢及安全運行管理工作。

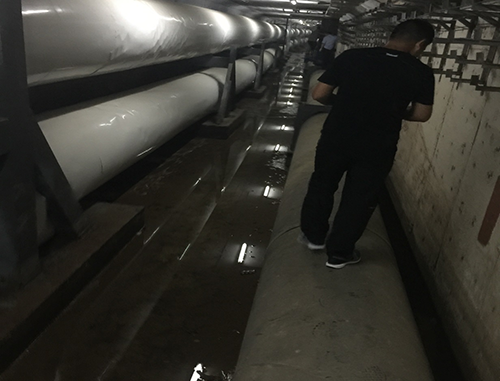

改造前奧體中心綜合管廊

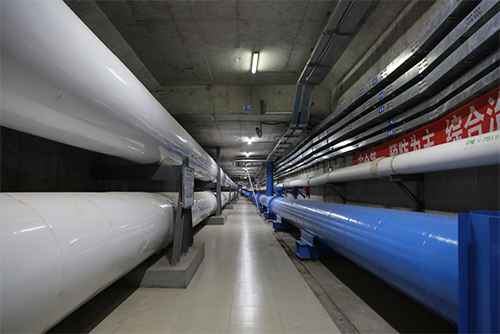

改造后奧體中心綜合管廊現狀
二環西路、泉城路、奧體中心三條綜合管廊全長14.8公里，目前正在著手對管廊內部管理維護系統進行提升改造。本次提升改造內容主要包含排水系統、照明系統、通風系統、入侵警報系統、環境監測系統、通訊系統、人員定位系統、應急廣播系統等。

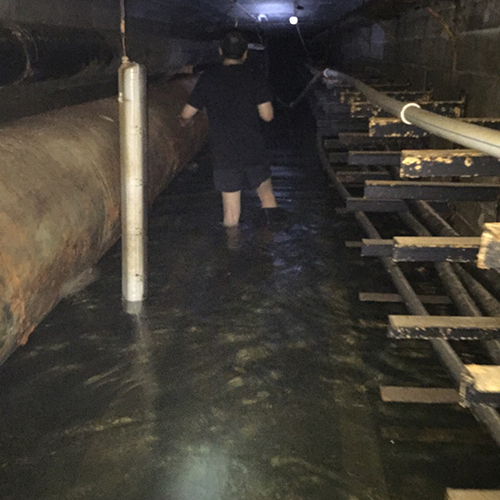

改造前泉城路綜合管廊
改造后泉城路綜合管廊現狀
目前二環西路綜合管廊已完成第一階段通訊系統、應急廣播系統、入侵警報、照明系統、排水系統的提升改造工作，預計年底可以全面完成第一階段系統提升改造工作。第二階段提升改造項目于本月底開始實施，改造完成后的綜合管廊運行保障系統將為管廊統籌管理、安全運行提供有效的技術支撐。
智慧型技術支撐提升終端系統建設
智慧管廊系統的建設，改變了過去重地上輕地下，重面子輕里子的城市建設理念，提升管廊建設可以保證一個城市基礎設施特別是地下基礎設施的運行安全，另一方面能夠拉動投資促進發展。

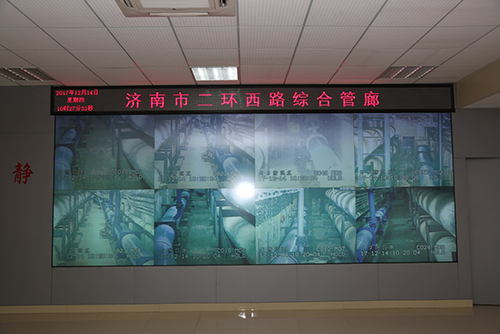

綜合管廊控制中心
綜合監控系統是一個深度集成的自動化平臺，以遙測、遙信、遙控、遙調等功能，實現對地下管廊內設備的運行狀態和管廊環境的實時監測和控制。

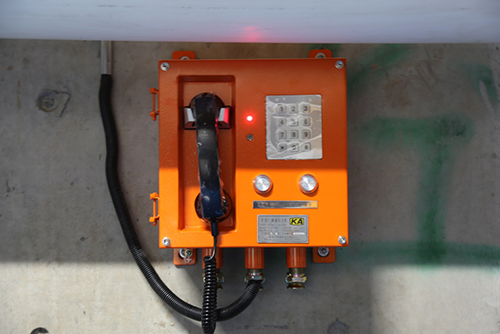

應急電話
通過在管廊和指揮中心建設清潔、環保、高效的新型消防系統，采用數字化網絡和自控化控制技術，實現火情預警、火災報警、火災處理及疏散，保證管廊內部人員和設施的安全。

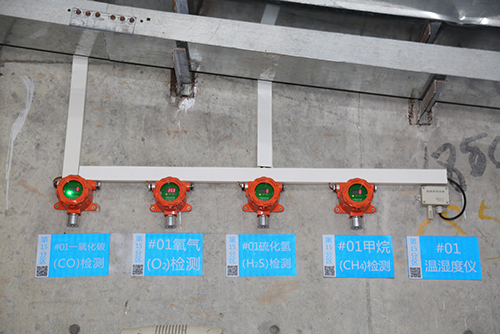

氣體監測系統
通風系統是通過運用物聯網感知技術，在綜合管廊內按照構筑物空間布局、主要熱量來源及人員活動范圍，合理布置通風和排煙設備，實時接收現場監測數據，保證綜合管廊內工作人員的通風環境安全，以及火災發生時必要的消防排煙需求。

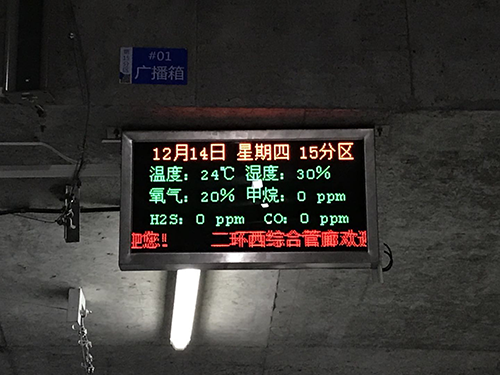

數據實時監測
火災報警系統采用自動化控制技術和數字通訊技術，及時、準確、快捷的將前端智能火災探測設備的報警信息進行采集、傳輸，實時通知給相關工作人員，并聯動給消防及廣播系統，實現火情預警、火災報警等功能。
視頻監控系統結合先進的數字化視頻監控技術，及時對管廊內相關事件進行報警和聯動，形成全方位、立體化、智能化的視頻監控系統，提高綜合管廊運行環境監控的整體安全防范能力。
門禁系統通過在綜合管廊每個分區防火墻和監控指揮中心主要出入口設置門禁系統，按照管廊現場防盜、防破壞以及消防防火的實際需求。

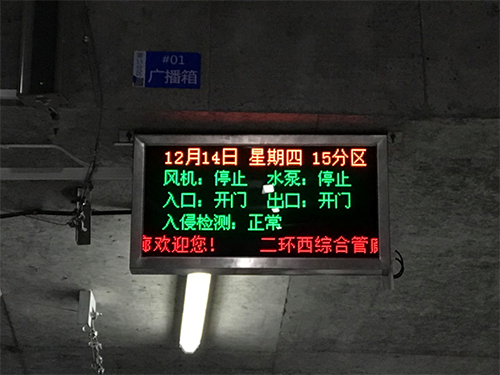

數據實時監測
入侵報警系統利用物聯網技術、現代通信技術，實現對綜合管廊通風口、投料口、應急出口等設防位置的入侵監測、自動識別及報警，避免了綜合管廊的運行受非法入侵的干擾。

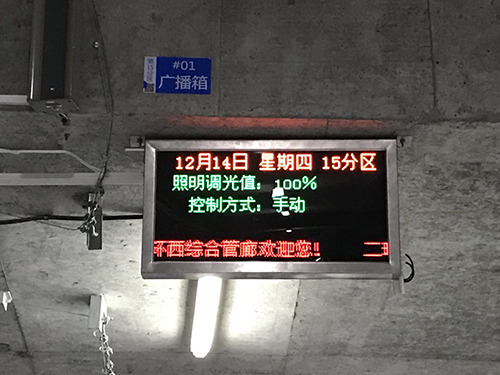

照明數據實時監測
照明控制子系統利用現代傳感技術及網絡技術，實現對管廊內部正常照明、應急照明、疏散照明等配電設施的控制與監測。

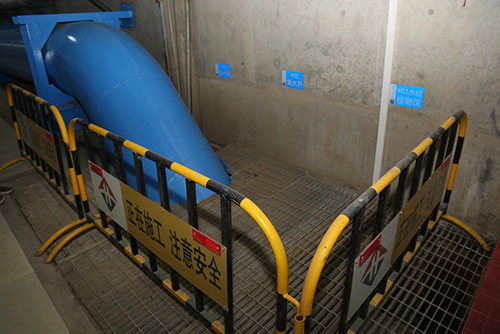

排水處
排水控制系統通過在管廊排水集水池內安裝揚程和功率適宜的排水、排污潛水泵，并且通過設置相關控制流程和參數，實現排水泵的交替使用和共享使用智能啟動計劃，從而進一步實現了管廊排水控制系統的節能減排目標。
